制作安裝

圓鋼、鋼板及型鋼采用力學性能不低于Q235-B ，并且具有碳含量合格證的鋼材。本圖集所有鋼梯均可用不銹鋼制作。本圖集的鋼梯均采用焊接連接，焊接要求應符合《鋼結構工程施工質量驗收規范》 GB 50205-2001 的規定。采用其他方式連接時，連接強度應不低于焊接。安裝后的鋼梯不應有歪斜、扭曲、變形及其他缺陷。鋼梯所有構件的表面要求光滑、無銳邊、尖角及無刺等。鋼梯與附在設備上的平臺梁相連接時，連接處宜用開長圓孔的螺栓連接。鋼梯涂裝要求：鋼材表面除銹等級不低于St2 級；鐵紅醇酸底漆 道；醇酸膩?zhàn)庸纹剑淮妓岽牌?道。安裝在室外的鋼梯應做防雷電保護，連接和接地附件應符合《建筑物防雷設計規范》 GB 50057-2010 的要求。當鋼梯作為疏散梯使用時，應按《建筑設計防火規范》GB 50016-2014 的要求，采取必要的防火措施。為了施工方便，本圖集除鋼梯及平臺鋼護欄外，均配置了材料表。

適用范圍

鋼直梯類型

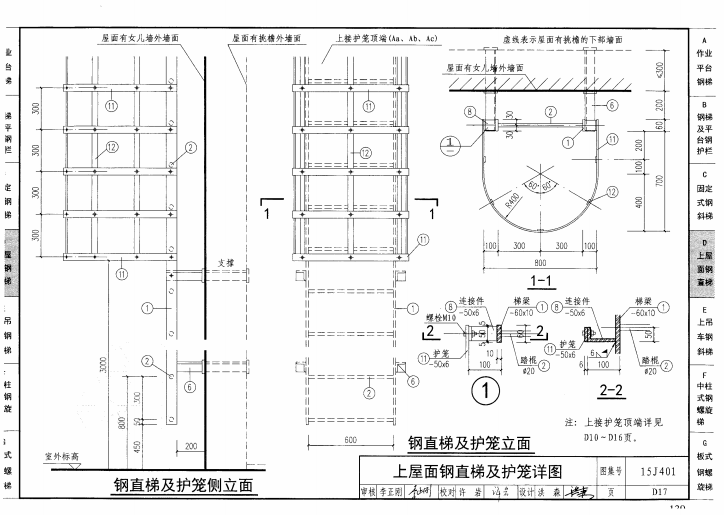

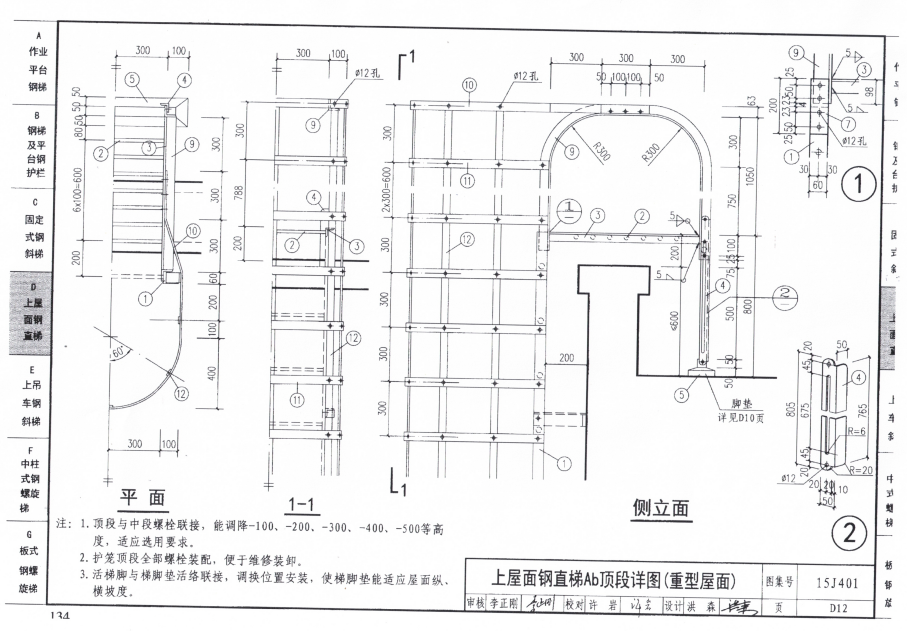

代號WT-1單段梯無梯籠,WT-2單段梯有梯籠，WT-3多段梯有梯籠，WT-4梯間平臺上屋面鋼直梯，WT-5天窗端壁上屋面鋼直梯，溝通鋼直梯的梯梁，踏棍，支撐，護籠和梯間平臺的建筑結構做法

鋼直梯型號

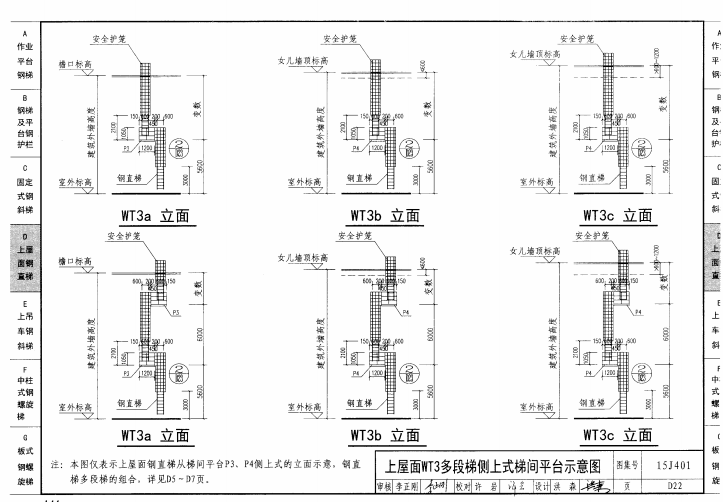

WT3C-102,WT3C-108,WT3C-114,WT3C-120,WT3C-126,WT3C-132,WT3C-138,WT3C-144,WT3C-150,WT3C-156,WT3a-102,WT3a-108,WT3a-114,WT3a-120,WT3a-126,WT3a-132,WT3a-138,WT3a-114,WT3a-150,WT3a-156,WT3b-102,WWT3b-102,T3b-108,WT3b-114,WT3b-120,WT3b-126,WT3b-132,WT3b-138,WT3b-144,WT3b-150,WT3b-156,WT4a-28,WT4a-34,WT4a-40,WT4a-46,WT4a-52,WT4a-58,WT4b-28,WT4b-34,WT4b-40,WT4b-46,WT4b-52,WT4b-58,WT4c-28,WT4c-34,WT4c-40,WT4c-46,WT4c-52,WT4c-58,WT1a-36,WT1b-36,WT1c-36,WT2a-72,WT2c-72
